BMW M235i(F22)フルオーディオ制作!

BMW

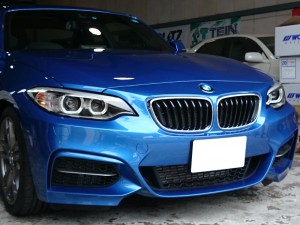

DSC_0661-r

BMW M235iへフルオーディオシステムのお取付を致しました。今回は、純正ヘッドユニットをベースにARC AUDIO製デジタルプロセッサー「PS8」、ラインドライバー「ALD Limited」、パワーアンプ「4100SE LImited&2150SE Trad」、スピーカーにMorel「spremo 602」「ULTIMO10」と高級ハイエンドオーディオパーツを使用しフルシステムを構築いたしました。取付作業に関しましては、音響特性を計算しつつ、各スピーカーは、新設にてバッフルの制作加工を行い純正の内装と調和したストイックインストールを実現すると共にメンテナンス性や実用性も計算された完成度の高い1台となっております。

フロントドアアウターパネル

DSC_0569 DSC_0660
バッフル面積やデザイン性、メンテナンス製を考慮して、インアウター方式のアウターバッフルを制作!収納の少ない車だけに純正ドアポケットも使用できるようにアウターバッフルをデザインいたしました。また、スピーカーの取付角度併せて、アウターバッフルをディフェーサー加工!放射された音がドアノブ等の内装パーツに反射しないように計算された設計となっております。

フロントドア内側(インナーバッフル)

DSC_0395

ハイエンドスピーカーMorel Supremo 602 のミッドレンジしっかりと鳴らす為にバーチ材を用いてインナーバッフルを制作いたしました。新設にてドアスピーカーを設置するに為にインナーバッフルをゼロから設計しております。取付強度計算し、強固に純正ドアと一体化させることで、パワーのあるSupremo 602 のミッドレンジを十分鳴らしきる事のできるインナーバッフルを制作致しました。

フロントピラートゥイーター

DSC_0534(1)DSC_0571

純正内装にマッチするようにフロントピラーへトゥイーターを埋込みしてあります。専用器具による角度の調整を行い、モテっとしないように造形しております。大型のスプリーモピッコロを、スマートに埋め込む為に生地を巻き込めるぎりぎりまで造形して、純正のラインと調和のとれた造形を行っております。当店では、ピラー造形の際もパテの使用量を最小限に抑え、造形しております。また、定番のディーフェーサー加工を行い音の干渉も考慮しております。

サブウーファー

DSC_0500DSC_0657

狭いトランクスペースを有効活用するために、トランク内前面は2層構造として、サブウーファーを設置いたしました。サブウーファー「Morel ULTIMO10」をステレオでドライブする為の2連サブウーファーBOXをワンオフ制作し取付しております。サブウーファーBOXの下には、フロントスピーカー用のパッシブネットワークの設置、さらにその下にはPデジタルプロセッサー「ARC AUDIO PS8]」を人造大理石でベースボードを制作して設置しております。スペースを有効活用することで各パーツを効率的に配置しております。

リアトレー

DSC_0514 DSC_0510

サブウーファーの音抜けを考慮して、リアトレーに専用グリルを制作しております。専用グリルは、グリルネットを張りこむことで純正風の仕上がりとなっております。

リアトレーデッドニング

DSC_0516

サブウーファーの音が当たるリア周りもフロントドア同様にしっかりとデッドニングしております。リアトレーには、純正補機類が設置されておりますが、それらもしっかりとデッドニングすることでサブウーファーによるビビり音を低減させております。

トランクアンプ周り

DSC_0643 DSC_0642 DSC_0551 DSC_0646

ARC AUDIO 4100SE2台 2150SE1台を狭いトランク内に効率良くレイアウトして取付を致しました。純正バッテリー上部(奥右)は、メンテナンス性を考えて蓋のみとして、その隣(奥左)へブレイムスキャパシター、ヒューズボックスなどの電源周りを配置しております。アンプの配置は、4100SE(Lチャンネル用)2150SE(サブウーファー用)4100SE(Rチャンネル用)左右対象とすることで、フロント周りからアンプまでほぼシンメトリーレイアウトになっております。純正音声を受けるARC AUDIO 「ALD limited」とPS8からアンプの間に設置された 「ALD limited」どちらもゲイン調整が容易な位置に設置を行いセッティング変更などにも柔軟に対応できる取付となっております。
ストイックインストールの為、専用のアンプカバーを装着すると、純正トランク風にカバーされ荷物を積んでも影響のない強度に仕上がっております。

当店では、カスタムブランド「MST CUSTOMS」にて、各種カーオーディオの取付やハイエンドオーディオの制作も行っております。高い加工技術と豊富な経験により各パーツの特性を生かしたインストールを行っております。国産車はもちろんのこと、今回のような輸入車への特殊な取得意としておりますのでお気軽にご相談ください。

当店は、Morel 、ARCAUDIOなどのハイエンドブランドカーオーディオも正規でお取り扱いしております。カーオーディオに興味をお持ちのお客様は是非当店へご相談ください。お客様の希望に合ったシステムを多数ご提案いたします。
